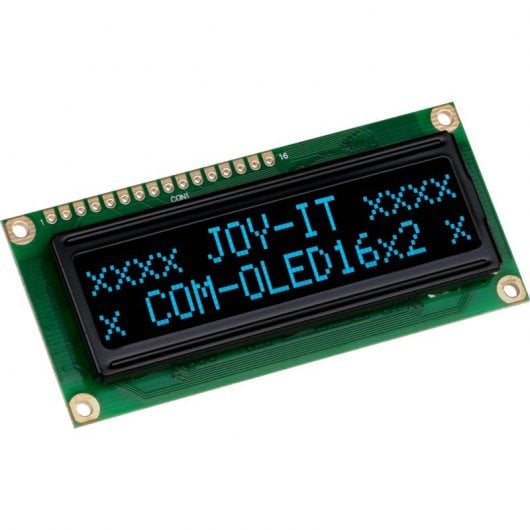

Joy-It COM-OLED16x2 OLED-Charakter

Unser 16x2 Zeichen OLED-Display überzeugt durch hervorragende Bildqualität in puncto Helligkeit, Kontrast und weitem Betrachtungswinkel. Dank seines geringen Stromverbrauchs eignet sich das OLED-Display ideal für Energiesparprojekte und industrielle Anwendungen. Die Texte werden in hellblau dargestellt und heben sich optimal vom schwarzen Hintergrund ab. Die Verbindung zum Single Board Computer oder Mikrocontroller kann sowohl über die auf der Platine vorhandenen Steckverbinder als auch über den beiliegenden 16-Pin Stecker erfolgen. Die Ansteuerung des Displays erfolgt über eine serielle Schnittstelle (SPI) und 2 parallele Schnittstellen (6800 oder 8080). Im Auslieferungszustand ist die parallele Schnittstelle des 6800 aktiviert, die Schnittstelle kann jedoch durch entsprechendes Löten von Widerständen auf der Platine geändert werden.

Anwendungsbeispiele und entsprechende Programmiercodes sind in unserem Handbuch ausführlich beschrieben.

Spezifikationen:

• OLED-Typ
• Auflösung 16 x 2 Zeichen (je 5 x 8 oder 5 x 10 Punkte pro Zeichen) / gesamt 100 x 16 Pixel
• Bildschirm-/Hintergrundfarbe blau auf schwarz
• IST0010 Steuerchip
• Schnittstelle Auslieferungszustand: 4-Pin/8-Pin parallel 6800 Plus: steuerbar über SPI, 4-Pin/8-Pin parallel 8080 (zum Ändern der Schnittstelle sind Lötarbeiten erforderlich)
• Besondere Merkmale Hoher Kontrast und Helligkeit; weiter Betrachtungswinkel
• Versorgungsspannung 3-5 V
• Stromversorgung 31 mA
• Logikpegel 0,2 * VDD bis VDD
• Helligkeit typisch 100-120 cd/m²
• Kontrast 2000:1
• Betrachtungswinkel > 175 °
• Zulässige Betriebstemperatur -40 - 80 ° C
• Vorinstallierte Schriftarten Englisch, Deutsch, Russisch, Japanisch
• Abmessungen 80 x 36 x 10 mm
• Lieferumfang 16x2 Zeichen OLED, Stiftleiste
