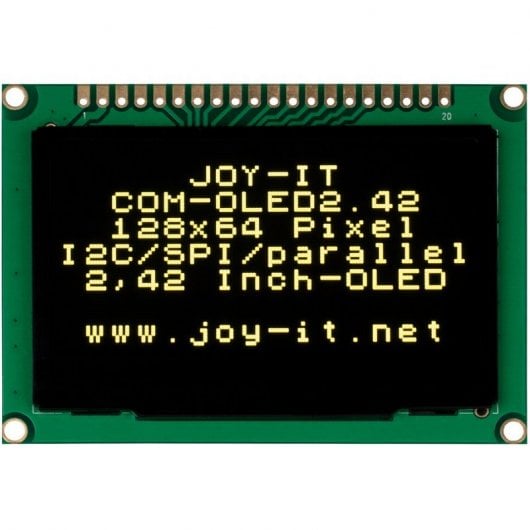

Joy-It COM-OLED2.42 2,42-Zoll-OLED-Bildschirm

Unser OLED-Display überzeugt durch seine hervorragende Bildqualität hinsichtlich Helligkeit, Kontrast und großem Betrachtungswinkel. Dank seines geringen Stromverbrauchs ist das OLED-Display ideal für Energiesparprojekte und industrielle Anwendungen geeignet. Grafiken und Texte werden in Gelb dargestellt und heben sich hervorragend vom schwarzen Hintergrund ab. Der Anschluss an den Einplatinencomputer oder Mikrocontroller kann sowohl über die Anschlüsse auf der Platine als auch über den angebrachten 20-poligen Stecker erfolgen. Das Display kann über 2 serielle Schnittstellen (SPI oder I²C) und 2 parallele Schnittstellen (6800 oder 8080) angesteuert werden. Die serielle SPI-Schnittstelle ist im Auslieferungszustand aktiviert, die Schnittstelle kann jedoch durch Löten der Widerstände (BS1 und BS2) auf der Platine geändert werden.

Anwendungsbeispiele und entsprechende Programmiercodes sind in unserem Handbuch ausführlich beschrieben.

Spezifikationen:

• Negativer OLED-Typ
• Auflösung 128 x 64 Pixel
• Farbbildschirm und Hintergrund schreien auf Schwarz
• Schnittstellen Lieferstatus: SPI Plus: I2C, 8 Pin parallel 6800/8080 (Löten erforderlich, um die Schnittstelle zu ändern)
• 20-poliger Header-Anschluss
• Laufwerks-IC SSD1309
• Besonderheiten Kontrast und Helligkeit
• Versorgungsspannung 3-5V
• Stromversorgung 90 mA
• Logikpegel 3 V
• Helligkeit 120 CD/m²
• Kontrast (dunkler Raum) > 2000:1
• Betrachtungswinkel > 160°
• Zulässige Betriebstemperatur -40 bis 85 °C
• Lagertemperatur -45 bis 90°C
• Abmessungen 71 x 50 x 10 mm
• Gelieferte Artikel 2,42-Zoll-OLED-Modul mit Stiftleiste (nicht gelötet)
