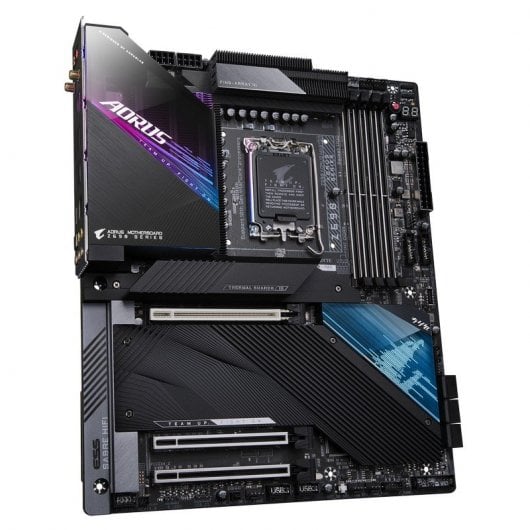

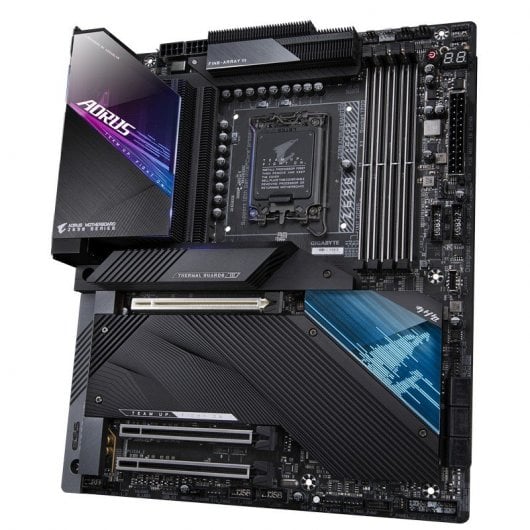

Gigabyte Z690 AORUS MASTER

Intel® Z690 AORUS -Motherboard mit 19+1+2-Phasen-Direct-Digital-VRM-Design, DDR5-XTREME-MEMORY-Design, Fins-Array-III-Kühlkörper, Direct-Contact-Heatpipe II, NanoCarbon-Backplane, M.2 Thermal Guard III, 125 dB ESS Sabre Audio, Intel® WIFI 6E 802.11ax, AQUANTIA® 10 GbE LAN

Eigenschaften

• Kompatibel mit Prozessoren der 12. Generation der Intel®-Serie
• Dual Channel Non-ECC Ungepufferter DDR5, 4 DIMMs
• 19+1+2-Phasen-Direkt-VRM-Design mit 105A-Leistungsstufe* und Tantal-Polymer-Kondensator
• DDR5 XTREME MEMORY-Design mit SMD-DIMM und abgeschirmtem Speicherrouting
• Fortschrittliche Wärmelösung mit NanoCarbon Fins-Array III-Kühlkörper, Direktkontakt-Heatpipe II und NanoCarbon-Grundplatte
• Intel® WIFI 6E 802.11ax 2T2R und BT5 mit AORUS-Antenne
• Audiolösung mit ESS Sabre ES9118 125 dB Rear Audio
• AQUANTIA® 10GbE BASE-T LAN
• 5 x ultraschnelle NVMe PCIe 4.0/3.0 x4 M.2 mit Wärmeschutz
• RGB FUSION 2.0 mit adressierbarem LED-Lichtshow-Design für mehrere Zonen, kompatibel mit adressierbaren und RGB-LED-Streifen
• Smart Fan 6 verfügt über mehrere Temperatursensoren, Hybrid-Lüfterköpfe mit FAN STOP und Geräuscherkennung
• Q-Flash Plus aktualisiert das BIOS ohne Installation von CPU, Speicher und Grafikkarte

Spezifikationen:

• CPU
  • LGA1700-Sockel: Unterstützung für Intel® Core™ i9-Prozessoren/Intel® Core™ i7-Prozessoren/Intel® Core™ i5-Prozessoren der 12. Generation
  • Der L3-Cache variiert je nach CPU
  • (Weitere Informationen finden Sie in der „CPU-Supportliste“.)
• Chipsatz
  • Intel® Z690 Express-Chipsatz
• Erinnerung
  • Unterstützung für DDR5 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MHz Speichermodule
  • 4 x DDR5-DIMM-Sockel unterstützen bis zu 128 GB (32 GB einzelne DIMM-Kapazität) Systemspeicher
  • Dual-Channel-Speicherarchitektur
  • Unterstützung für ECC Un-buffered DIMM 1Rx8/2Rx8-Speichermodule (Betrieb im Nicht-ECC-Modus)
  • Unterstützung für nicht-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Speichermodule
  • Unterstützung für Extreme Memory Profile (XMP)-Speichermodule
  • (Weitere Informationen finden Sie in der „Liste der unterstützten Speichergeräte“.)
• Onboard-Grafiken
  • Integrierter Grafikprozessor – Intel® HD-Grafikunterstützung:
  • 1 x DisplayPort, unterstützt eine maximale Auflösung von 4096 x 2304 bei 60 Hz
  • * Unterstützung für DisplayPort 1.2-Version und HDCP 2.3
  • (Grafikspezifikationen können je nach CPU-Unterstützung variieren.)
• Audio
  • Realtek® ALC1220-VB CODEC
  • * Die Line-Out-Buchse an der Vorderseite unterstützt DSD-Audio.
  • ESS ES9118 DAC-Chip
  • Unterstützung für DTS:X® Ultra
  • High Definition Audio
  • 2/4/5.1/7.1-Kanal
  • Unterstützung für S/PDIF-Ausgang
• LAN
  • Marvell® AQtion AQC113C 10GbE LAN-Chip
  • (10 Gbit/s/5 Gbit/s/2,5 Gbit/s/1 Gbit/s/100 Mbit/s)
• Drahtloses Kommunikationsmodul
  • Intel® Wi-Fi 6E AX210
  • WIFI a, b, g, n, ac, ax, unterstützt 2,4/5/6 GHz Trägerfrequenzbänder
  • BLUETOOTH 5.2
  • Unterstützung für den 11ax 160MHz-Funkstandard und bis zu 2,4 Gbit/s Datenrate
  • * Die tatsächliche Datenrate kann je nach Umgebung und Ausrüstung variieren.
• Erweiterungssteckplätze
  • 1 x PCI Express x16-Steckplatz, läuft mit x16 (PCIEX16)
  • * Wenn Sie für optimale Leistung nur eine PCI Express-Grafikkarte installieren möchten, achten Sie darauf, diese im PCIEX16-Steckplatz zu installieren.
  • (Der PCIEX16-Steckplatz entspricht dem PCI Express 5.0-Standard.)
  • 2 x PCI Express x16-Steckplätze, läuft mit x4 (PCIEX4_1, PCIEX4_2)
  • * Der PCIEX4_1-Steckplatz teilt die Bandbreite mit dem M2C_SB-Anschluss. Der PCIEX4_1-Steckplatz ist nicht verfügbar, wenn ein Gerät im M2C_SB-Anschluss installiert ist.
  • (Die PCIEX4-Steckplätze entsprechen dem PCI Express 3.0-Standard.)
• Multi-Grafik-Technologie
  • Unterstützung für AMD Quad-GPU CrossFire™ und 2-Way AMD CrossFire™ Technologien
• Speicherschnittstelle
  • CPU:
  • 1 x M.2-Anschluss (Sockel 3, M-Key, Typ 2260/2280/22110 PCIe 4.0 x4/x2 SSD-Unterstützung) (M2A_CPU)
  • Chipsatz:
  • 2 x M.2-Anschlüsse (Sockel 3, M-Key, Typ 2260/2280/22110 PCIe 4.0 x4/x2 SSD-Unterstützung) (M2P_SB, M2Q_SB)
  • 1 x M.2-Anschluss (Sockel 3, M-Key, Typ 2242/2260/2280 PCIe 3.0 x4/x2 SSD-Unterstützung) (M2C_SB)
  • 1 x M.2-Anschluss (Sockel 3, M-Key, Typ 2242/2260/2280 SATA und PCIe 4.0 x4/x2 SSD-Unterstützung) (M2M_SB)
  • 6 x SATA 6Gb/s-Anschlüsse
  • Unterstützung für RAID 0, RAID 1, RAID 5 und RAID 10
  • * Installationshinweise zu den Anschlüssen PCIEX4_1, M.2 und SATA finden Sie unter „2-8 Interne Anschlüsse“.
  • Bereit für Intel® Optane™ Speicher
  • * Die Systembeschleunigung mit Intel® Optane™-Speicher kann nur auf den vom Chipsatz unterstützten M.2-Anschlüssen aktiviert werden.
• USB
  • Chipsatz:
  • 2 x USB Type-C®-Anschlüsse mit USB 3.2 Gen 2x2-Unterstützung
  • (1 Anschluss auf der Rückseite, 1 Anschluss über den internen USB-Header verfügbar)
  • 3 x USB 3.2 Gen 2 Typ-A-Anschlüsse (rot) auf der Rückseite
  • Chipsatz + USB 3.2 Gen 2 Hub:
  • 1 x USB Type-C®-Anschluss auf der Rückseite, mit USB 3.2 Gen 2-Unterstützung
  • 2 x USB 3.2 Gen 2 Typ-A-Anschlüsse (rot) auf der Rückseite
  • Chipsatz + 2 USB 3.2 Gen 1 Hubs:
  • 8 x USB 3.2 Gen 1-Anschlüsse (4 Anschlüsse auf der Rückseite, 4 Anschlüsse über die internen USB-Header verfügbar)
  • Chipsatz + USB 2.0-Hub:
  • 4 x USB 2.0/1.1-Anschlüsse über die internen USB-Header verfügbar
• Interne E/A-Anschlüsse
  • 1 x 24-poliger ATX-Hauptstromanschluss
  • 2 x 8-polige ATX-12-V-Stromanschlüsse
  • 1 x CPU-Lüfteranschluss
  • 1 x CPU-Lüfteranschluss für Wasserkühlung
  • 4 x Systemlüfter-Header
  • 4 x Systemlüfter-/Wasserkühlungspumpen-Header
  • 2 x adressierbare LED-Streifen-Header
  • 2 x RGB-LED-Streifen-Header
  • 5 x M.2 Sockel 3-Anschlüsse
  • 6 x SATA 6Gb/s-Anschlüsse
  • 1 x Frontpanel-Header
  • 1 x Audio-Header auf der Vorderseite
  • 1 x USB Type-C®-Header mit USB 3.2 Gen 2x2-Unterstützung
  • 2 x USB 3.2 Gen 1-Header
  • 2 x USB 2.0/1.1-Header
  • 1 x Header zur Geräuscherkennung
  • 2 x Thunderbolt™-Zusatzkartenanschlüsse
  • 1 x Trusted Platform Module-Header (nur für das GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0-Modul)
  • 1 x Netzschalter
  • 1 x Reset-Taste
  • 1 x Reset-Jumper
  • 1 x CMOS-Lösch-Jumper
  • 2 x Temperatursensor-Header
  • Spannungsmesspunkte

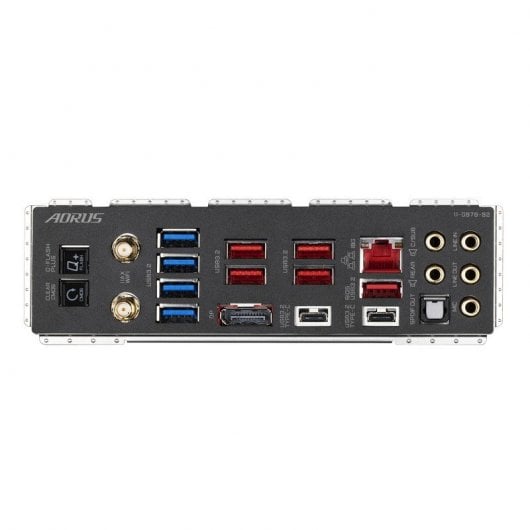

• Anschlüsse auf der Rückseite
  • 1 x Q-Flash Plus-Taste
  • 1 x CMOS-Clear-Taste
  • 2 x SMA-Antennenanschlüsse (2T2R)
  • 1 x DisplayPort
  • 1 x USB Type-C®-Anschluss mit USB 3.2 Gen 2-Unterstützung
  • 1 x USB Type-C®-Anschluss mit USB 3.2 Gen 2x2-Unterstützung
  • 5 x USB 3.2 Gen 2 Typ-A-Anschlüsse (Netzwerk)
  • 4 x USB 3.2 Gen 1-Anschlüsse
  • 1 x RJ-45-Anschluss
  • 1 x optischer S/PDIF-Ausgang
  • 5 x Audiobuchsen
• E/A-Controller
  • iTE® I/O-Controller-Chip
  • H/W-Überwachung
  • Spannungserkennung
  • Temperaturerfassung
  • Lüfterdrehzahlerkennung
  • Erkennung der Durchflussrate der Wasserkühlung
  • Lüfterausfallwarnung
  • Lüfterdrehzahlregelung
  • * Ob die Lüfter- (Pumpen-)Drehzahlregelungsfunktion unterstützt wird, hängt vom installierten Lüfter (Pumpe) ab.
  • Geräuscherkennung
• BIOS
  • 1 x 256 Mbit Flash
  • Verwendung des lizenzierten AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Einzigartige Funktionen
  • Unterstützung für APP Center
  • * Die im APP Center verfügbaren Anwendungen können je nach Motherboard-Modell variieren. Die unterstützten Funktionen der einzelnen Anwendungen können je nach Motherboard-Spezifikationen auch unterschiedlich sein.
  • @BIOS
  • EasyTune
  • Schnellstart
  • Spiel-Boost
  • EIN/AUS-Ladung
  • RGB Fusion
  • Intelligente Sicherung
  • Systeminformationsanzeige
  • Unterstützung für Q-Flash Plus
  • Unterstützung für Q-Flash
  • Unterstützung für Xpress Install
• Mitgelieferte Software
  • Norton® Internet Security (OEM-Version)
  • cFosSpeed
• Betriebssystem
  • Unterstützung für Windows 10 64-Bit
• Formfaktor
  • E-ATX-Formfaktor; 30,5 cm x 25,9 cm
